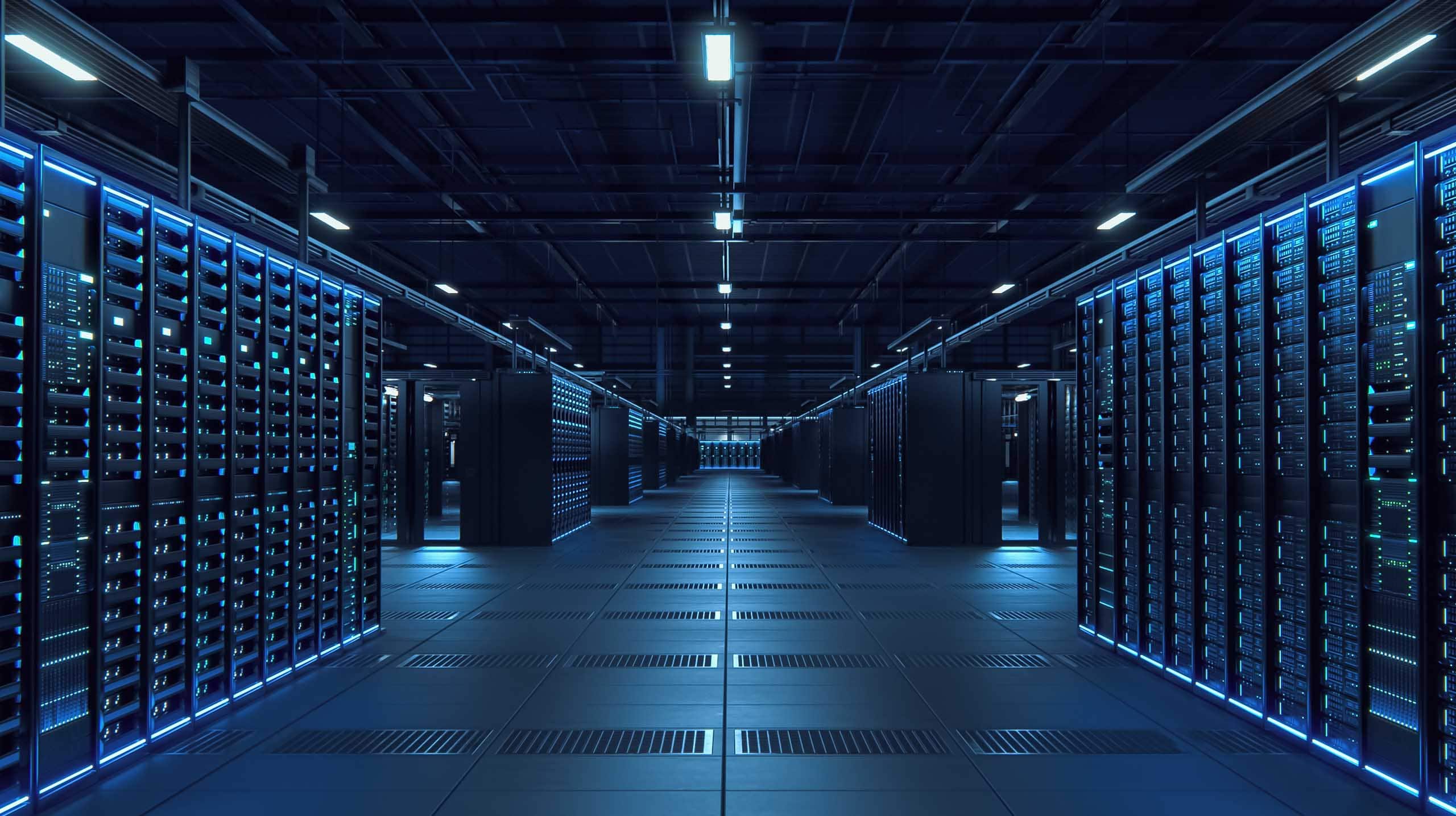

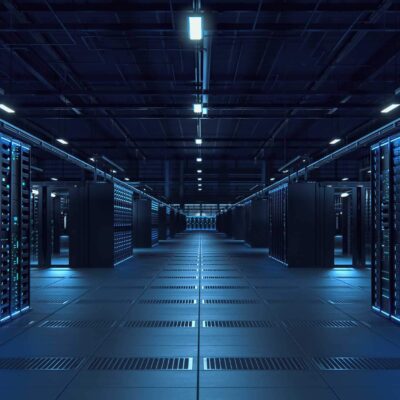

Eckelmann übernimmt zentrale Kühlsteuerung für Hochleistungs-Rechenzentrum in Mainz

Der Kunde

Für das Projekt Green Rocks schlossen sich das auf den Aufbau und Betrieb von Rechenzentren spezialisierte norwegische Unternehmen Green Mountain und der regionale Energieerzeuger KMW als Joint Venture zusammen. Aktuell befindet sich neben den bestehenden Kraftwerken von KMW das erste Gebäude des Rechenzentrums im Bau und soll bis Jahresende 2026 fertiggestellt sein. Das volle Potenzial des Standorts in Mainz wird drei Gebäude mit einer IT-Kapazität von 54 MW und einer Gesamtleistung von 80 MW umfassen.

Das Rechenzentrum wird aus dem Wind- und Solarportfolio der KMW betrieben. Der anliegende Rhein dient als nachhaltige Kühlquelle für die Server und trägt zur enormen Energieeffizienz des Rechenzentrums bei. Die Abwärme wird über Hochtemperaturwärmepumpen in das bestehende Fernwärmenetz eingespeist und kommt der Stadt Mainz zugute. Das Rechenzentrum ist vollständig CO₂-emissionensfrei, weil die umliegenden Gaskraftwerke klassische Notstromdiesel ersetzen.

Die Nachhaltigkeitskriterien bei Green Rocks:

• Einmalig in Zentraleuropa: Die Gaskraftwerke des KMW sind Back-up für das emissionsfreie Rechenzentrum.
• Ebenfalls einmalig in Zentraleuropa: Die Abwärme wird direkt in das bestehende Mainzer Fernwärmenetz  gespeist.
• Weiteres Alleinstellungsmerkmal: Die Flusswasserkühlung durch den Rhein.

Leistung Eckelmann

Erstellung von Hardware- und Software-Design-Spezifikationen (HDS/SDS)

Automatisierung & Steuerung:

• PLC-Programmierung mit Siemens TIA Portal
• HMI-Programmierung mit WinCC

Hardware-Lieferumfang pro Gebäude:

• 2 Master eigenproduzierte Schaltschränke
• 18 eigenproduzierte RIO-Schaltschränke
• 3 eigenproduzierte HMI-Schaltschränke

Benutzeroberfläche:

• HMI mit Prozessvisualisierung, Alarmmanagement und Benutzerrollen

Integration:

• Schnittstelle zur BMS/SCADA (nur Monitoring, Modbus TCP)

Technische Eckdaten pro Gebäude

Kühlquellen:

• 2x Fernwärmeeinspeisungen
• 2x Rhein Wasser Kühlung geteilte Kühlleistung mit den Kraftwerken Mainz/Wiesbaden
• 8x Rückkühl-Einheiten
• 8x Kühlkompressoren

Die Lösung / Anwendung

Um die über die Rechner entstandene Wärme von 60MW in drei Gebäuden abzuführen, wird möglichst viel in das Fernwärmenetz eingespeist. Die verbleibende Wärme muss gekühlt werden. Die intelligente Auswahl der Kühlprozesse basiert auf äußeren Bedingungen und Leistungsanforderungen.

Grundsätzlich stehen für den Kühlprozess mehrere Kühlquellen zur Verfügung:

• Fernwärme
• der Rhein
• Kühltürme
• Maschinenkühlung

Die Zuschaltung der unterschiedlichen Kühlquellen erfolgt gemäß dieser Prioritätenliste.

Zur Sicherstellung der maximalen Verfügbarkeit übernimmt Eckelmann die redundante Steuerung und Netzwerktopologie.

• Entwicklung und Test der Software
• EOL-Test und FAT bei Eckelmann in Wiesbaden

• Commissioning und Site Acceptance Test (SAT)
• Hohe Redundanz: Redundante PLCs, Netzwerke und Steuerungskomponenten

• Hohe Verfügbarkeit: Maximale Betriebssicherheit für kritische IT-Infrastruktur
• Schnelle Regelung: Dynamische Anpassung der Kühlleistung für Lastspitzen

• Skalierbarkeit: Lösung für zukünftige Erweiterungen
